今回の記事は「干渉波に使われている搬送周波数」についていろいろ書いていきたいと思います。
干渉波などの電気治療器を使用していると「搬送周波数 5,000Hz」といった数字を見ることがあります。
でも、ここで疑問が出てきます。
「100Hz程度の刺激を利用したいのになぜ5,000Hzもの高い周波数を使うの？」
ということです。
これを理解するためには、
- 搬送周波数（Carrier Frequency）
- 振幅変調周波数（AMF）
- 干渉
- 変調深度
- 皮膚インピーダンス
を分けて考える必要があります。
今回は干渉波を例に「そもそも搬送周波数とは何をしているのか？」を少し深掘りしていきます。
搬送周波数はこちらもどうぞ(^^♪

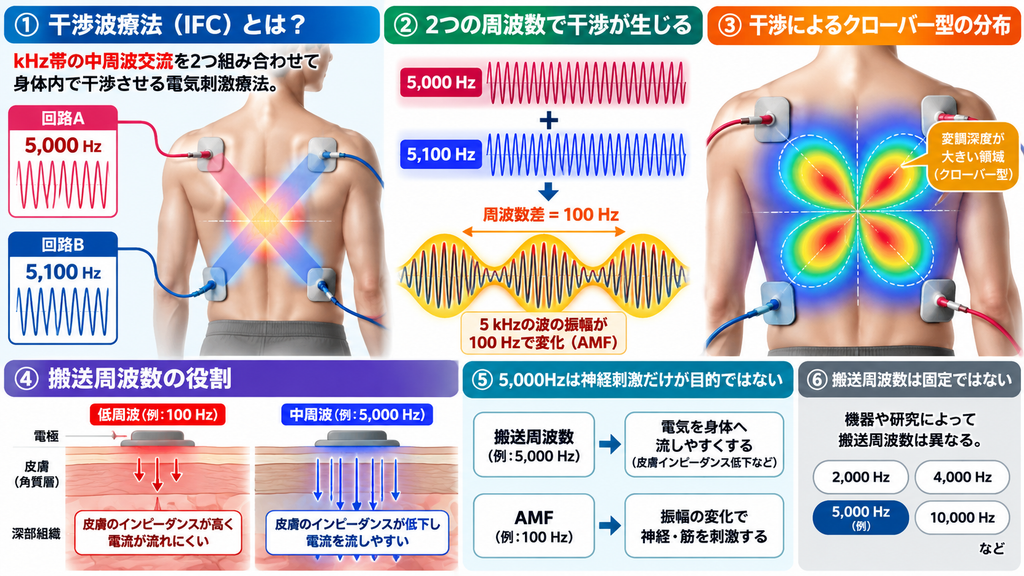

そもそも干渉波とは？
干渉波療法（Interferential Current Therapy：IFC）は、一般的にkHz帯の中周波交流を利用する電気刺激療法です。
今回は分かりやすく5,000Hz（5kHz）を搬送周波数の例として考えてみます。
ここで注意したいのは、干渉波の搬送周波数が必ず5,000Hzというわけではないことです。
機器や研究によって異なる搬送周波数が用いられており今回はあくまで5,000Hzを例として話を進めていきます。
そして、もう一つ最初に押さえておきたいことがあります。
5,000Hzを使用しているからといって「5,000Hzで神経を刺激することだけが目的」というわけではありません。
ここで重要になるのが搬送周波数という考え方です。
搬送周波数とは？
搬送周波数は英語でCarrier Frequencyと呼ばれます。
「Carrier＝運ぶもの」という言葉の通り干渉波では数kHzの中周波交流を土台として使用します。
例えば5,000Hzの交流を考えてみましょう。
1秒間に5,000周期という非常に細かな交流です。
干渉波では、この中周波交流をそのまま使うだけではなく少し周波数の異なる中周波交流を組み合わせるところがポイントになります。

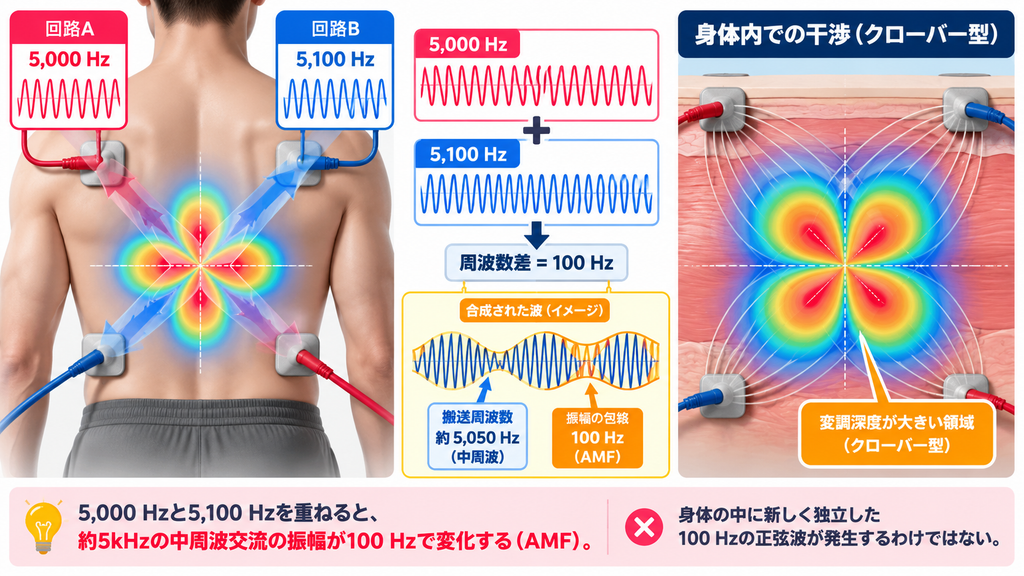

5,000Hzと5,100Hzを組み合わせるとどうなる？
例えば2つの回路から、
回路A：5,000Hz
回路B：5,100Hz
を流したとします。
2つの周波数差は5,100 − 5,000 ＝ 100Hzです。
周波数の少し異なる2つの正弦波が重なると強め合うタイミングと弱め合うタイミングが周期的に現れ、合成された波の振幅が変化します。
この例ではこの振幅の変化を100Hzの振幅変調周波数（Amplitude Modulated Frequency：AMF）として扱います。
※いわゆる治療周波数というものになります。
ここで重要なのは「身体の中に新しく独立した100Hzの正弦波が発生する」わけではないということです。
5,000Hzと5,100Hzを組み合わせた場合、高速に振動している成分は約5,050Hzを中心とした中周波であり、その振幅の包絡が100Hzで変化していると考える方が電気的には正確です。
つまり、
約5kHzの中周波交流
＋
100Hzの振幅変調（AMF）
という構造です。
「5,000Hzと5,100Hzを重ねると、身体の中に100Hzの電流が新しくできる」というより「約5kHzの中周波交流の大きさが100Hzのリズムで変化している」とイメージすると干渉波の仕組みを理解しやすいと思います。

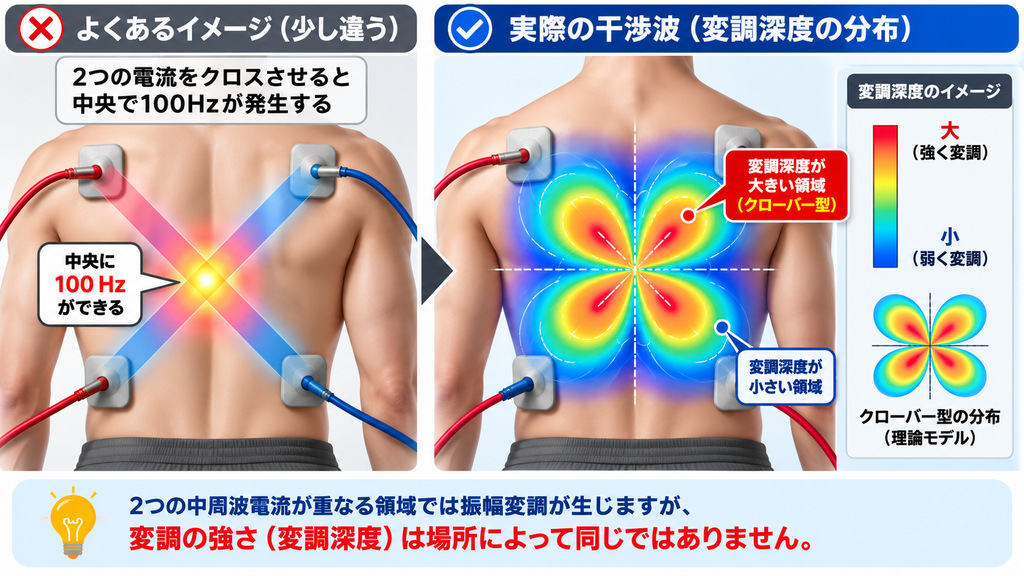

「クロスした中央に100Hzができる」は少し違う
干渉波について「2つの電流をクロスさせると中央で100Hzが発生する」と説明されることがあります。
イメージとしては分かりやすいのですが、実際の干渉波を理解するには少し注意が必要です。
2つの中周波電流が重なる領域では振幅変調が生じます。
そして重要なのが変調の強さは場所によって同じではないということです。
ここで変調深度（Modulation Depth）という考え方が出てきます。

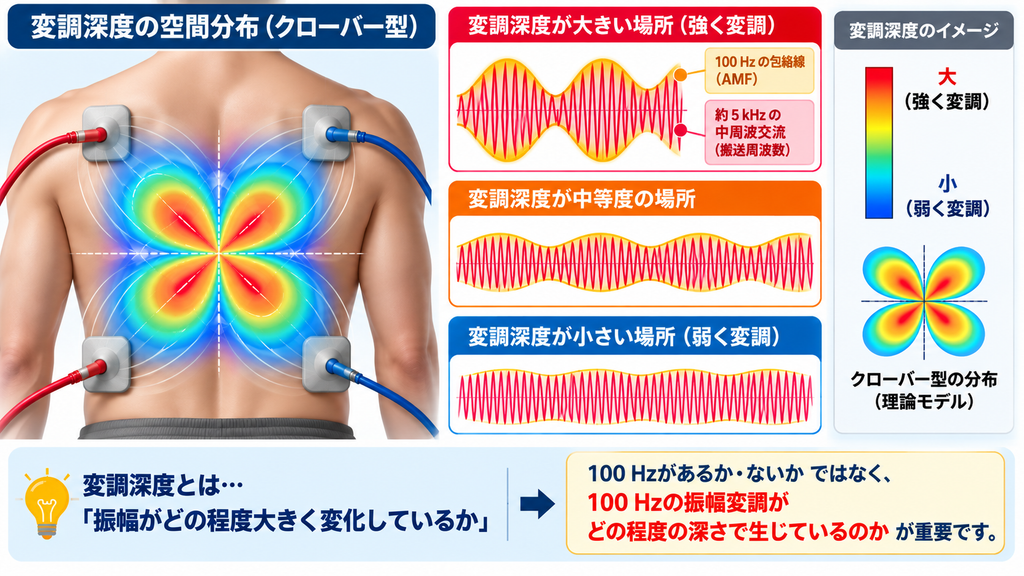

干渉波では「変調深度」が重要
変調深度とは簡単にいうと「振幅がどの程度大きく変化しているか」です。
2つの中周波交流が組織内で重なっていても、すべての場所で同じ強さの100Hz変調が生じるわけではありません。
2つの電場の大きさや方向などによって
変調深度が大きい場所
と
変調深度が小さい場所
ができます。
つまり「100Hzがあるか、ないか」という二択ではなく「100Hzの振幅変調が、どの程度の深さで生じているのか」という見方が重要になります。

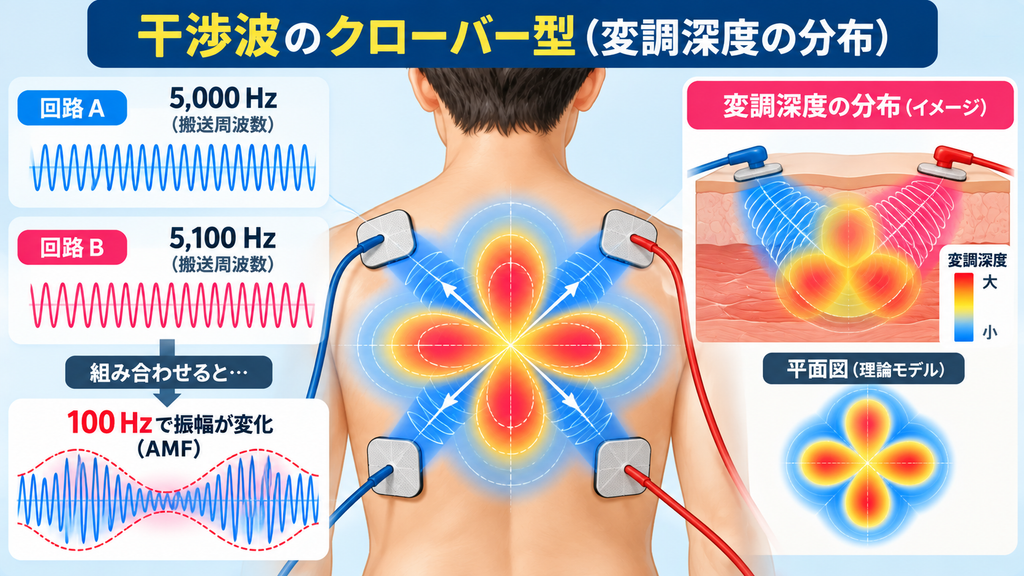

理論モデルでは「クローバー型」として表される
4極干渉波では、2組の電極を交差するように配置します。
例えば
左上 ───── 右下
右上 ───── 左下
のように2つの回路を交差させます。
均質な導体や対称的な電極配置などを仮定した理想モデルでは変調深度には方向依存性が生じます。
そして最大変調領域を平面的に表すと四つ葉のクローバーに似た分布として示されることがあります。
これが干渉波でよく説明されるクローバー型（clover-leaf pattern）です。
したがって「4つの電極の真ん中だけで干渉している」と考えるより「2つの中周波電流が重なった領域の中で、変調深度が空間的に分布している」と理解した方が干渉波の電気的なイメージに近くなります。

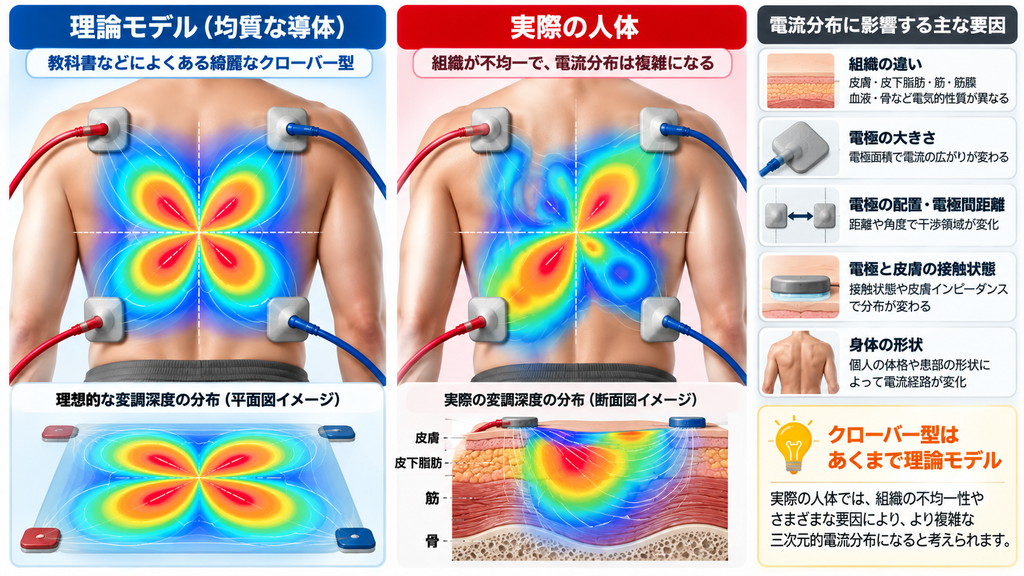

では身体の中に綺麗なクローバーができているのか？
ここも非常に重要です。
教科書などでは非常に綺麗なクローバー型として描かれることがあります。
しかし人体は、
均質な電気伝導体ではありません。
身体の中には、
- 皮膚
- 皮下脂肪
- 筋
- 筋膜
- 血液
- 骨
など、電気的性質の異なる組織が存在します。
さらに、
- 電極の大きさ
- 電極の配置
- 電極間距離
- 電極と皮膚の接触状態
- 身体の形状
などによっても電流分布は変化します。
そのため「人体の中に教科書通りの綺麗なクローバー型が形成されている」と考えるのは少し単純すぎると思います。
クローバー型は干渉による変調深度の空間分布を理解するための理論的なモデルとして考えると分かりやすいです。
実際の人体では、より複雑な三次元的電流分布になっていると考える必要があると思います。
ベクトルスキャンは何をしている？
ここまで理解するとVector Scan（ベクトルスキャン）も理解しやすくなります。
通常の4極干渉波では電極配置などによって最大変調となる方向・領域がある程度決まります。
そこで、2つの回路の相対的な電流振幅などを時間的に変化させることで最大変調となる方向・領域を時間的に変化させるという方法があります。
これがベクトルスキャンです。
イメージとしては固定された変調分布だけを利用するのではなく、最大変調となる方向や領域を時間的に変化させ、より広い範囲を刺激することを意図した機能と考えると分かりやすいと思います。
ただし、これについても実際の人体内で教科書の図のように綺麗なクローバーがそのまま回転している、と考えるのは避けた方がよいでしょう。
なぜ5,000Hzのような搬送周波数を使うのか？
ここまで干渉について説明してきましたが、
そもそもなぜ5,000Hzのような中周波を使うのでしょうか？
100Hzの刺激を利用したいのであれば「最初から100Hzを流せばいいのでは？」と思いますよね。
ここで重要になるのが皮膚インピーダンスです。

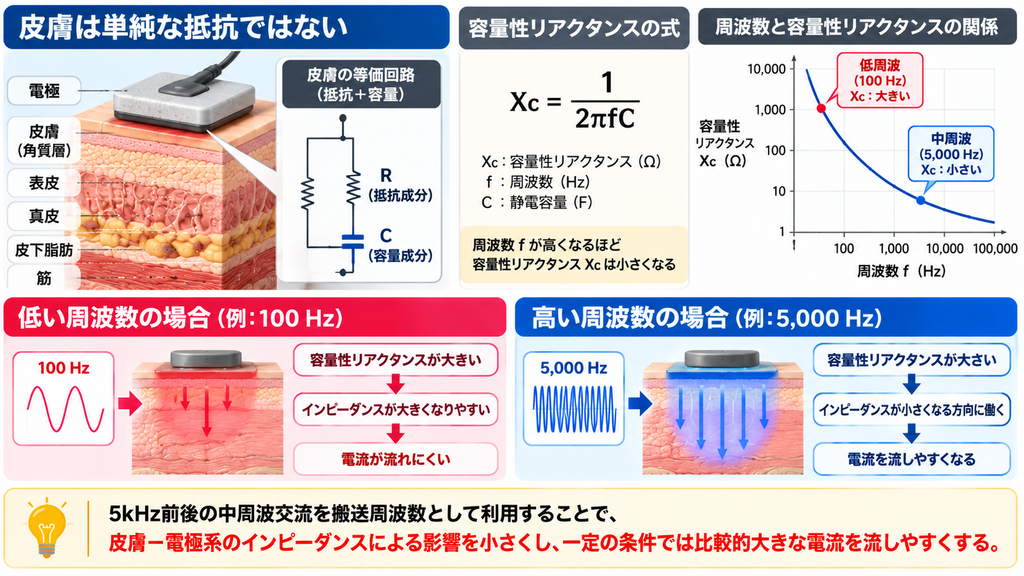

皮膚は単純な抵抗ではない
皮膚、特に角質層は電流に対して大きなインピーダンスを示します。
しかし皮膚は単純な抵抗器ではありません。
電気的には、
抵抗成分＋容量成分
を持った複雑な構造として考えることができます。
つまり皮膚にはコンデンサのような性質があります。
ここで重要なのが容量性リアクタンスです。
容量性リアクタンスは、
Xc＝1／2πfC
で表されます。
- Xc：容量性リアクタンス
- f：周波数
- C：静電容量
です。
この式を見ると周波数が高くなるほど容量性リアクタンスは小さくなることが分かります。

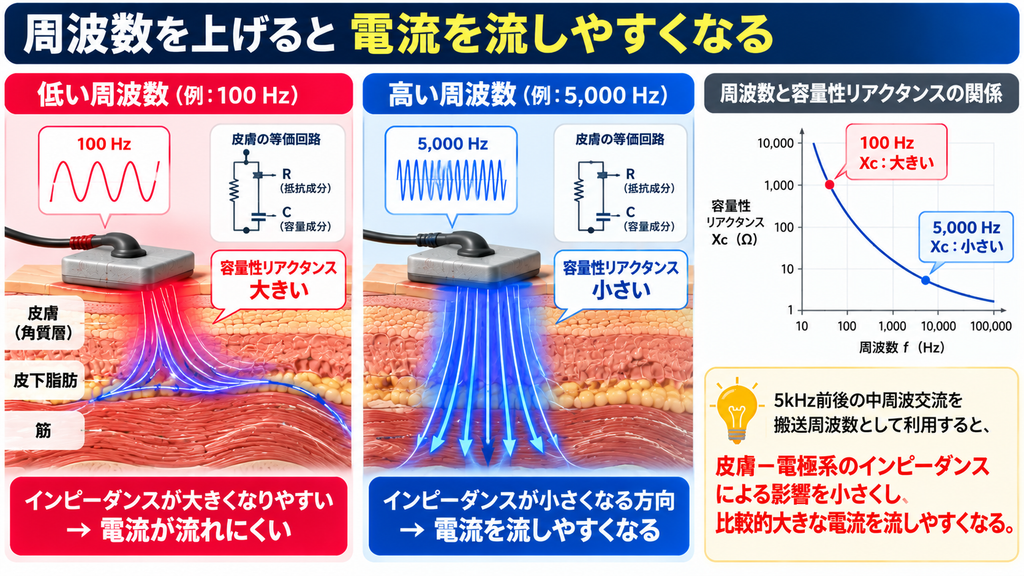

周波数を上げると電流を流しやすくなる
非常に単純化し、同じ印加電圧などの条件で比較すると、
低い周波数
↓
容量性リアクタンスが大きい
↓
インピーダンスが大きくなりやすい
↓
電流が流れにくい
一方、
より高い周波数
↓
容量性リアクタンスが小さくなる
↓
インピーダンスが小さくなる方向に働く
↓
電流を流しやすくなる
という関係になります。
そのため5kHz前後の中周波交流を利用することで皮膚－電極系のインピーダンスによる影響を小さくし、一定の条件では比較的大きな電流を流しやすくするというのが搬送周波数を利用する大きな意味の一つになります。
ここで「皮膚抵抗」ではなく皮膚インピーダンスとして考えることが重要です。
交流の場合、単純な抵抗成分だけではなく、容量成分なども含めて考える必要があるからです。

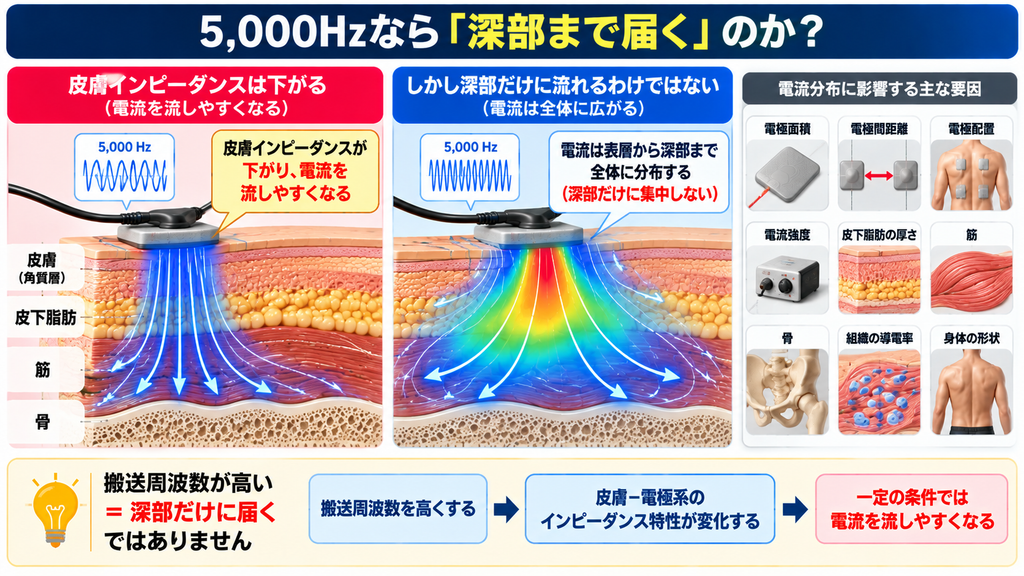

では5,000Hzなら「深部まで届く」のか？
ここは干渉波を説明するときに非常に注意したいところです。
よく「中周波だから皮膚インピーダンスが下がって、深部まで電気が届く」と説明されます。
しかしよく考えると「5,000Hzだから電気が皮膚を通り抜けて深部だけに流れる」という意味ではありません。
周波数を高くすることで皮膚－電極系の容量性インピーダンスが低下することと深部組織へ選択的に電流が集中することは別の話です。
身体に入った電流の分布は、
- 電極面積
- 電極間距離
- 電極配置
- 電流強度
- 皮下脂肪
- 筋
- 骨
- 組織導電率
- 身体形状
などによって変化します。
つまり
「電流を流しやすくなる」ことと「深部へ選択的に集中する」ことは同義ではありません。
したがって、
搬送周波数が高い
＝深部だけに届く
ではなく
搬送周波数を高くする
↓
皮膚－電極系のインピーダンス特性が変化する
↓
一定の条件では電流を流しやすくなる
と理解する方が適切だと思います。
5,000Hzに特別な治療効果があるのか？
ここも分けて考える必要があります。
今回5,000Hzを例として使用していますが「5,000Hzそのものに特別な治癒作用がある」という意味ではないと思います。
搬送周波数を変えることで、
- インピーダンス
- 感覚
- 不快感
- 神経刺激特性
- 筋収縮の起こり方
などが変化する可能性があります。
しかし5,000Hzだから鎮痛効果が高い
と単純には言えません。
また搬送周波数を高くすれば高くするほど治療効果が高くなるという単純な関係でもありません。
ここでは電気を身体へどのような条件で入力するのかという電気的な特性とその結果としてどのような生理学的反応・臨床効果が得られるのかを分けて考える必要があります。
では神経は「AMF」に反応しているのか？
ここまで書いてきて、もう一つ気になることがあります。
干渉波では、
「搬送周波数は電流を運び、AMFが神経を刺激する」
というイメージを持ちやすいと思います。
私も搬送周波数とAMFを分けて考えていました。
ところが2025年にNature Communicationsに掲載されたOpančarらの研究を読んでいると、もう少し複雑に考えた方がよさそうです。
この研究では、TIS（Temporal Interference Stimulation）と呼ばれる干渉刺激と、AM変調したkHz刺激、バースト状のkHz刺激、さらに変調していないkHz正弦波を比較しています。
ヒトでは正中神経を対象に、500〜12,500 Hzのcarrier frequencyを変えながら、運動反応や感覚反応が起こる刺激閾値を調べています。
面白いのは、刺激閾値がcarrier frequencyによって大きく変化し、異なる刺激波形でもstrength-frequency curveがよく似ていたことです。特に運動神経では、変調の有無による刺激閾値の有意差は認められませんでした。
つまり、
「kHzの搬送波はただ運んでいるだけで、AMFだけが神経を刺激している」
と考えるのは少し単純すぎる可能性があります。
では、なぜ数kHzもの正弦波で神経が刺激されるのでしょうか。
著者らが注目しているのが神経膜のrectification（整流）です。
モデル上では、対称的なkHz正弦波であってもNa⁺とK⁺の膜を介した応答が完全には対称にならず、正味の内向き電流と脱分極が生じます。それが繰り返されることで、小さな脱分極が時間的に加算されていくという考え方です。
ここは個人的にかなり面白いところでした。
干渉波を、
搬送周波数＝ただの運び屋
AMF＝実際に神経へ作用する周波数
と完全に分けてしまうのも違うのかもしれません。
この研究では、TISでみられるphasicな刺激についても、低周波の電場が新しく作られて神経がそれを読み取っているというより、kHz carrierによる膜応答をAMFが時間的に変調しているという解釈を支持しています。
もちろん、この研究結果だけで一般的な干渉波療法の鎮痛機序まで説明できるわけではありません。
ただ、
「搬送周波数そのものにも神経生理学的な意味があるのでは？」
という視点は持っておいた方がよさそうです。
そして、ここまでくると次の疑問が出てきます。
ではAMFそのものにはどのくらい意味があるのでしょうか？

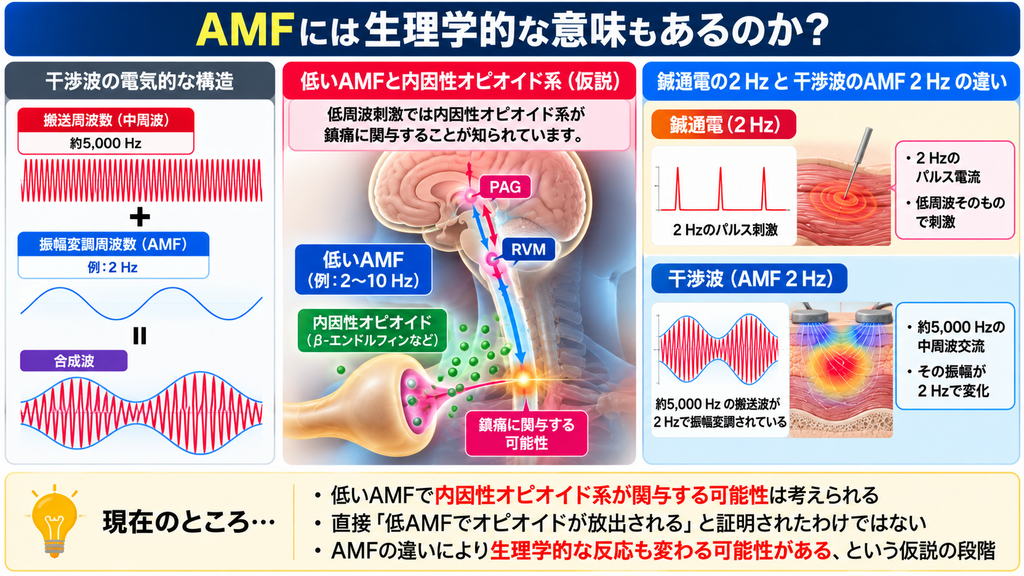

AMFには生理学的な意味もあるのか？
では、鎮痛を考えるときに搬送周波数ではなく「振幅変調周波数（Amplitude Modulated Frequency：AMF）の違い」には意味があるのでしょうか？
ここからは少し仮説的な話です。
低周波刺激では内因性オピオイド系が鎮痛に関与することが知られているため、干渉波でも、
低いAMF
↓
内因性オピオイド系が関与
↓
鎮痛に影響する？
という仮説は考えられます。
実際、低いAMFによる鎮痛について、内因性オピオイド系の関与を機序の一つとして考察している研究もあります。
ただし「低AMFを使えば内因性オピオイドが放出される」と直接証明されているわけではありません。
さらに例えば鍼通電の「2Hz」と干渉波の「AMF 2Hz」は、電気的には同じ刺激ではありません。
干渉波ではkHz帯の中周波交流の振幅が2Hzで変化しているからです。
そのため現時点では「AMFの違いによって生理学的な反応も変わる可能性があるのでは？」くらいの仮説として考えています。実際は臨床では効果が出ていますが残念ながら基礎研究で見つける事はできませんでした。
ここまで見てくると、同じ「Hz」という数字でも搬送周波数とAMFでは意味がかなり違うことが分かってきます。
「搬送周波数」と「AMF」を分けて考えよう
今回の例なら搬送周波数：約5,000Hzに対して5,000Hzと5,100Hzを組み合わせることでAMF：100Hzとなります。
この2つは同じ「Hz」という単位を使っていても意味が違います。
搬送周波数は中周波交流そのものを構成する高い周波数成分。
AMFはその中周波交流の振幅が何回/秒で変化するか。
です。
ここを区別すると干渉波がかなり理解しやすくなると思います。
まとめ
今回は干渉波を例に搬送周波数について考えてみました。
例えば5,000Hzと5,100Hzという2つの中周波交流を組み合わせるとその周波数差である100Hzの振幅変調が生じます。
ただし「身体の中に新しく100Hzの正弦波が発生する」わけではありません。
約5kHzの中周波交流が存在しながらその振幅の包絡が100Hzで変化していると考える方が正確です。
そして4極干渉波では変調深度は組織内で均一ではありません。
理想化されたモデルでは最大変調領域はクローバー型に似た分布として表現されます。
ただし人体は均質な導体ではないため実際の身体の中に教科書通りの綺麗な四つ葉のクローバーができているわけではありません。
そしてもう一つ重要なのが搬送周波数を高くする目的を「深部まで届かせるため」だけで説明しないことです。
中周波交流を利用することで皮膚－電極系の容量性インピーダンスが小さくなり、一定の条件では電流を流しやすい状態を作ることができます。
しかし皮膚－電極系のインピーダンスが低下することと、深部組織へ選択的に電流が集中することは別問題です。
大まかに整理するなら、個人的には、
「搬送周波数は電気を身体へどう入れるか」
「AMFはその電流の振幅をどう変化させるか」
と分けて考えると干渉波はかなり理解しやすくなると思います。
もちろん搬送周波数自体も神経刺激特性や感覚などに影響する可能性があるので、完全に切り離して考えられるわけではありません。
それでもまず干渉波の仕組みを理解する入り口としてはこの分け方が分かりやすいと思います。
そして、この搬送周波数という考え方は干渉波だけに使われているわけではありません。
次回は「では、微弱電流に搬送周波数を組み合わせる意味は何なのか？」
について考えてみたいと思います。
さらに沼ですよｗ
